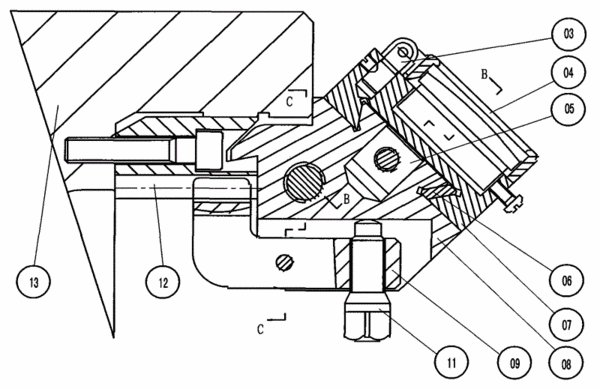

摘要：本實用新型涉及一種能在車床的縱向精確顯示進給量的機床對刀進給指示裝置，包括固定在床身上的開有鷹嘴槽的牙條、帶有鷹嘴并通過鷹嘴嵌入牙條之鷹嘴槽中的定位體、通過轉動軸活動安裝在定位體上的牙條杠桿，牙條杠桿的一端帶有牙齒，牙條杠桿的該牙齒落入牙條的牙齒槽中，牙條杠桿的另一端帶有牙條杠桿絲孔，在該牙條杠桿絲孔中安裝有螺釘，螺釘穿過該牙條杠桿絲孔鎖緊在定位體上；定位體的上部沿縱向設置有滑動燕尾，在滑動燕尾上安裝有帶有燕尾槽的滑板，在滑板上設置有百分表倉，在百分表倉中安裝有百分表，可以作為特殊配置安裝在機床，方便地精確進給，結構簡單可靠。
- 專利類型實用新型
- 申請人安陽鑫盛機床股份有限公司;
- 發明人呂安相;韓長生;顧艷鋒;郝利軍;宋東超;李海國;朱喜英;李愛斌;呂樂;
- 地址455000河南省安陽市高新區弦歌大道西段安陽鑫盛機床股份有限公司
- 申請號CN200920089684.1
- 申請時間2009年04月20日
- 申請公布號CN201389773Y
- 申請公布時間2010年01月27日
- 分類號B23Q17/09(2006.01)I;
