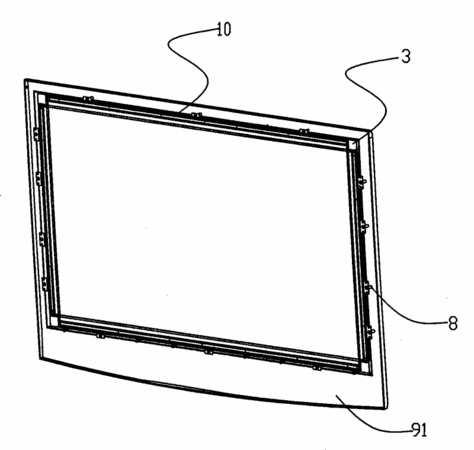

摘要:本實用新型公開的液晶觸摸電視包括液晶電視和裝置于電視屏幕前方的紅外觸摸屏組件,紅外觸摸屏組件包括一個矩形外框和裝置于外框空腔內的紅外觸摸屏電路板組件和透光片;外框由四根扁平型材首尾端通過四個連接塊固定構成,扁平型材分別由面殼和底殼構成,并且在面殼和底殼的內側邊上相對開設一透光片槽,透光片就置于面殼與底殼之間的透光片槽中,在底殼的內側端面上還開設有一玻璃槽,鋼化玻璃就置于底殼的玻璃槽中,采用上述結構;不僅便于對紅外觸摸屏的安裝、調試,還有利于在觸摸屏檢測異常時的檢修和維護,達到防爆、防水、防塵的要求。
- 專利類型實用新型
- 申請人深圳市摩拓觸摸科技有限公司;
- 發明人吳瓊;
- 地址518000廣東省深圳市南山區科技園中區園西工業區工業廠房25棟一層(深圳市摩拓觸摸科技有限公司)
- 申請號CN200820094840.9
- 申請時間2008年06月16日
- 申請公布號CN201298889Y
- 申請公布時間2009年08月26日
- 分類號H04N5/64(2006.01)I;G06F3/042(2006.01)I;
