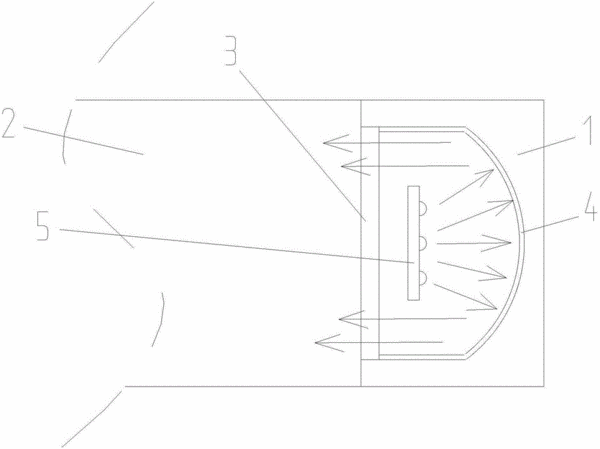

摘要：本實用新型公開了一種紅外觸摸屏，包括4根可以圍設成矩形邊框的容置管、固定于容置管管腔內對應發射/接收的紅外觸摸組件以及透明基板，固定在容置管管腔內對應發射/接收的紅外觸摸組件構成一張覆蓋透明基板表面的紅外線觸摸網，在每根容置管一側設有開口，所述4根容置管的開口分別貼合在透明基板一側表面四周并圍設成一個矩形邊框，在每根容置管的開口處設置有濾光片，在每根容置管的內表面涂有一反光涂層，在每根容置管里面安裝有一LED線路板，所述LED線路板的發光面向著容置管的內表面，LED線路板發出的光經反光涂層反射并經濾光片濾光后照射在所述透明基板上，其方便客戶的使用。
- 專利類型實用新型
- 申請人深圳市摩拓觸摸科技有限公司;
- 發明人蔣聯合;
- 地址518000 廣東省深圳市光明新區公明街道田寮社區同觀路十九號路10號九洲工業園廠房2棟四樓401A
- 申請號CN201620533580.5
- 申請時間2016年06月02日
- 申請公布號CN205809848U
- 申請公布時間2016年12月14日
- 分類號G06F3/042(2006.01)I;
