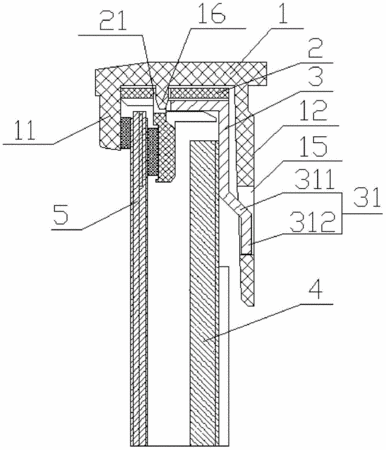

摘要：本實用新型涉及一種電視產品面框裝配結構，尤其涉及一種U型面框裝配結構。本實用新型包括U型面框、液晶組件，液晶組件包括膠框、背板，U型面框包括位于其正面的固定板、位于其背面的安裝板，使得U型面框具有與液晶組件外端相適配的U型截面，安裝板在其頂側及左右兩側均設有安裝孔，背板設有與安裝孔相配合的半凸臺，半凸臺包括與背板固定連接的斜支撐部、與安裝孔相配合的擋塊部，斜支撐部朝向背板內側傾斜設置，U型面框在其頂側及左右兩側的內壁底部均設有固定凸塊，膠框側端面設有與固定凸塊相卡合的固定槽，膠框的外側面與固定板的內壁相接觸配合。本實用新型裝配方便，生產效率高，可使產品做得更窄更薄。
- 專利類型實用新型
- 申請人四川長虹電器股份有限公司;
- 發明人陳麗勤;劉興國;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201520484071.3
- 申請時間2015年07月07日
- 申請公布號CN204887213U
- 申請公布時間2015年12月16日
- 分類號H04N5/64(2006.01)I;
