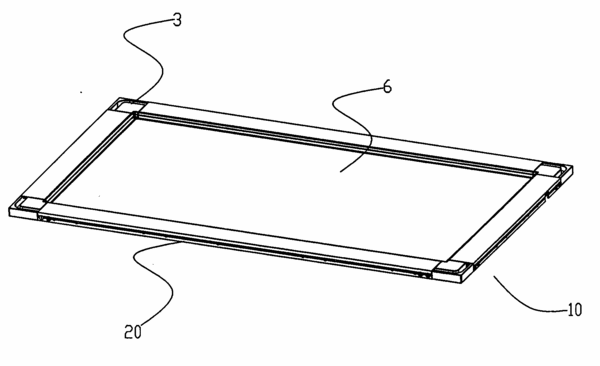

摘要：本實用新型公開了一種裝配于液晶電視內的紅外觸摸屏組件，它包括一個矩形外框，裝置于外框腔內四周的紅外觸摸屏電路板組件和透光片，外框由四根扁平型材首尾端通過四個連接塊固定構成，扁平型材分別由面殼和底殼構成，并且在面殼和底殼的內側邊上相對開設一透光片槽，透光片就置于面殼與底殼之間的透光片槽中，在底殼內側端面上還開設有一玻璃槽，鋼化玻璃就置于底殼的玻璃槽中，采用該結構方案不僅便于對紅外觸摸屏的安裝、調試，還有利于在觸摸屏檢測異常時的檢修和維護，達到防爆、防水、防塵的要求。
- 專利類型實用新型
- 申請人深圳市摩拓觸摸科技有限公司;
- 發明人吳瓊;
- 地址518000廣東省深圳市南山區科技園中區園西工業區工業廠房25棟一層（深圳市摩拓觸摸科技有限公司）
- 申請號CN200820094839.6
- 申請時間2008年06月16日
- 申請公布號CN201256428Y
- 申請公布時間2009年06月10日
- 分類號H04N5/64(2006.01)I;G06F3/042(2006.01)I;
