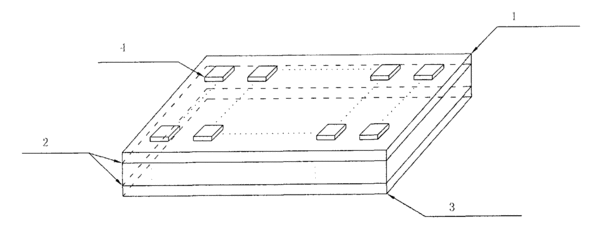

摘要：一種能夠將LED面板用于電視機顯示屏幕的LED面板電視機顯示板電路主板裝置。技術方案是：其特征是由頂層主面、中間多級板面和底層主面組成，所述的頂層主面、中間多級板面和底層主面順序粘貼在一起，頂層主面上設置有電流驅動型的LED像素矩陣；在中間多級板面上設置有多條行控制信號線和多條圖像數據控制信號線；在底層主面上設置有恒流源芯片和接插件，所述恒流源芯片對頂層主面的每一個像素點進行實施和控制上述圖像數據控制信號線，所述接插件傳輸多條行控制信號線和輸入恒流源芯片的電源線、數字信號線、時鐘線、鎖存線、使能線。
- 專利類型發明專利
- 申請人利亞德光電股份有限公司;
- 發明人鄧小蓓;盧長軍;劉志勇;
- 地址100091 北京市海淀區頤和園北正紅旗西街9號
- 申請號CN201010000534.6
- 申請時間2010年01月12日
- 申請公布號CN101783914B
- 申請公布時間2011年08月31日
- 分類號H04N5/64(2006.01)I;G09G3/32(2006.01)I;
