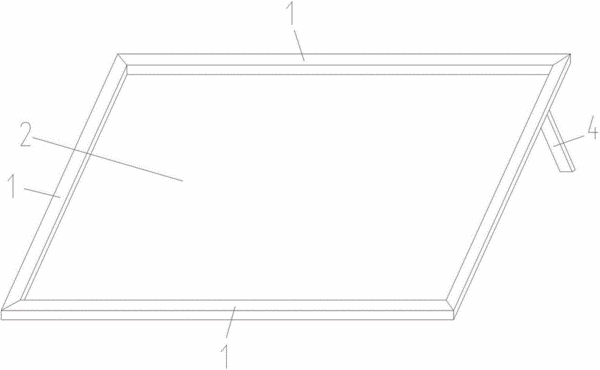

摘要:本實用新型公開了一種一體化紅外觸摸屏,包括4根可以圍設成矩形邊框的容置管、固定于容置管管腔內對應發射/接收的紅外觸摸組件以及透明基板,所述的4根容置管一側外表面分別貼合在透明基板一側表面四周并圍設成一個矩形邊框,固定在容置管管腔內對應發射/接收的紅外觸摸組件構成一張覆蓋透明基板表面的紅外線觸摸網,在兩側容置管的背面分別開設有容置槽,在所述容置槽里面鉸接安裝有支撐腳,當支撐腳完全進入到所述容置槽時,所述支撐腳的表面與容置管的背面平齊,其傾角的調整方便。
- 專利類型實用新型
- 申請人深圳市摩拓觸摸科技有限公司;
- 發明人蔣聯合;
- 地址518000 廣東省深圳市光明新區公明街道田寮社區同觀路十九號路10號九洲工業園廠房2棟四樓401A
- 申請號CN201620535209.2
- 申請時間2016年06月02日
- 申請公布號CN205809849U
- 申請公布時間2016年12月14日
- 分類號G06F3/042(2006.01)I;
