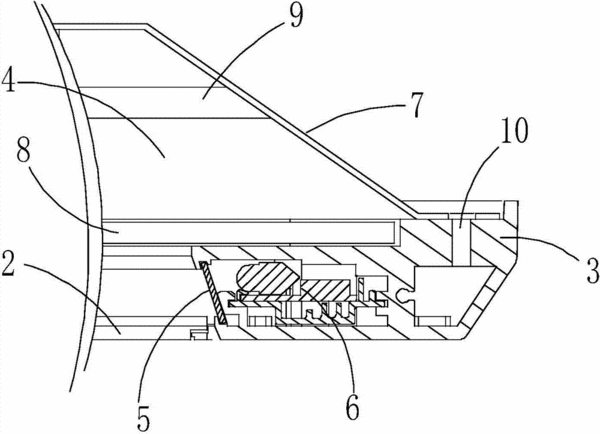

摘要:本實用新型公開了一種便于維護的紅外觸摸一體機,包括:紅外觸摸組件、顯示器、電腦主機以及匹配連接的前、后蓋,前蓋和后蓋連接后構成安裝體,顯示器和電腦主機就固定在安裝體內并電連接,前蓋為4根具有空腔體的邊框通過連接角塊圍設構成,紅外觸摸組件分別容置在空腔體內,空腔體內側還開設有透光槽,固定在空腔體內的紅外觸摸組件對應發射/接收,構成一張覆蓋顯示器屏幕表面的紅外線觸摸網。采用該技術方案將原顯示器的前蓋進行改造,前蓋和觸摸屏有機的結合在一起,既是前蓋又是紅外觸摸屏,在安裝方、調試、檢修、維護和更換時卸下連接角塊和固定紅外觸摸組件的連接件,便可以取出紅外觸摸組件,不需要將整機拆開。
- 專利類型實用新型
- 申請人深圳市摩拓觸摸科技有限公司;
- 發明人吳旭;
- 地址518055 廣東省深圳市南山區桃源街道平山民企科技工業園1棟1樓西
- 申請號CN201420369091.1
- 申請時間2014年07月03日
- 申請公布號CN203909688U
- 申請公布時間2014年10月29日
- 分類號G06F1/16(2006.01)I;G06F3/042(2006.01)I;
