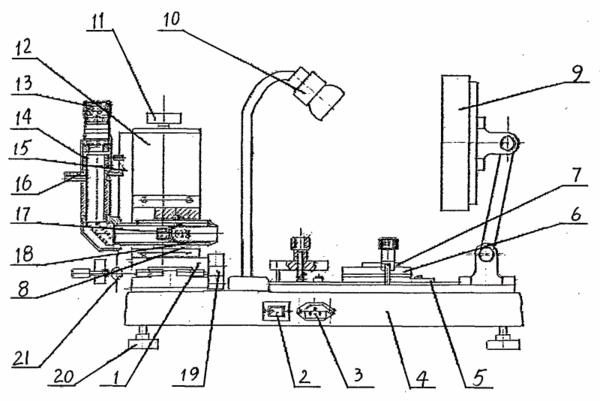

摘要:一種刀具檢測儀,屬于機械工具測量裝置,在底座(4)上安裝開關(2)、燈電源插座(3)、照明燈(10),數顯箱(9)和靠山(5),V型塊(6)與靠山(5)靠牢,被測件(7)置于V型塊(6)上,手輪(12)、光柵傳感器(15)固定在Z向滑板(11)上,目鏡(13)、顯微鏡(14)、顯微鏡度盤(16)、物鏡(18)組成顯微鏡組,固定在顯微鏡座(8)上,顯微鏡座(8)固定在Z向滑板(11)上,調焦手輪(17)與顯微鏡組齒條聯動,Z向移動手輪(12)安裝在顯微鏡組上,Z向滑板(11)固定在X向滑板(1)上,X向滑板(1)用直線導軌與底座(4)連接,在滑板(1)上安裝手輪(21),X向光柵傳感器(19)固定在滑板(1)上,本實用新型結合顯微鏡、光柵傳感器與數顯箱,能快速準確測量刀具參數,特別適用圓柱形和帶錐柄刀具的全方位參數的準確檢測。
- 專利類型實用新型
- 申請人貴陽新天光電科技有限公司;
- 發明人李章寶;潘流平;
- 地址550018貴州省貴陽市烏當區新光路九號
- 申請號CN200720174282.2
- 申請時間2007年12月19日
- 申請公布號CN201159636Y
- 申請公布時間2008年12月03日
- 分類號G01B11/00(2006.01);
