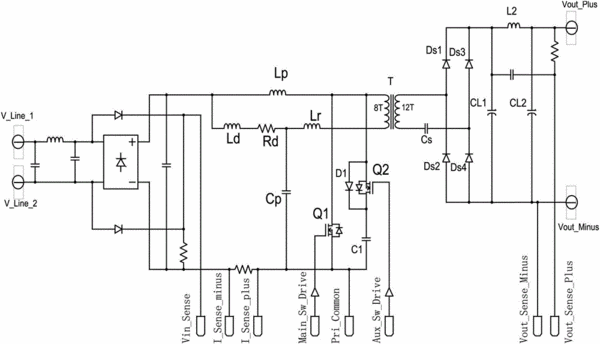

摘要：本發明公開了一種單級隔離功率因數校正電路，包括有橋式模塊、功率因數電感Lp、變壓器T、隔直電容Cp、諧振電感Lr、阻尼模塊、第一鉗位模塊、開關管Q1以及輸出模塊；與傳統的帶電氣隔離的多級功率因數校正轉換電路相比，本發明通過較少的電子元器件即可實現單級電氣隔離與功率因數校正的功能，具有成本低、效率高、電路結構簡單的優點。
- 專利類型發明專利
- 申請人全天自動化能源科技（東莞）有限公司;
- 發明人吳宇聲;蔡文;多諾萬戴維森;
- 地址523000 廣東省東莞市南城區水濂山路聯科國際科研中心7棟201號
- 申請號CN201610944927.X
- 申請時間2016年11月02日
- 申請公布號CN106452047A
- 申請公布時間2017年02月22日
- 分類號H02M1/42(2007.01)I;
