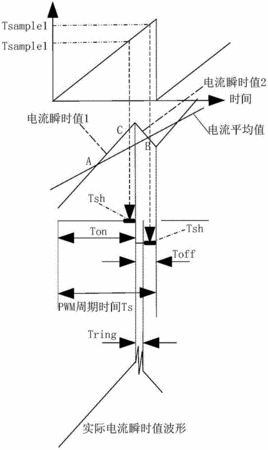

摘要：本發明涉及空調控制技術領域，提供一種基于IGBT振鈴時間的變頻空調PFC控制方法，該方法包括：在IGBT關斷時間內設置PFC直流母線電流AD采樣觸發位置；在每個PFC載波周期，根據PFC直流母線電流采樣點位置設置對應的AD采樣控制寄存器，在每個PFC載波周期，根據PFC直流母線電流采樣點位置設置對應的AD采樣控制寄存器，在PFC計數器值等于AD采樣控制寄存器值時觸發PFC電流AD采樣，在PFC電流AD采樣完成后觸發相應的PFC?AD中斷，在PFC?AD中斷服務程序中，讀取母線電流AD采樣數值；根據采樣處理后得到的母線電流AD采樣數值調節控制IGBT的導通時間和關斷時間的PWM信號。本發明提出的技術方案避免了電流采樣不準確所導致的控制出錯問題。
- 專利類型發明專利
- 申請人四川長虹電器股份有限公司;
- 發明人陳躍;劉啟武;朱緋;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201610151650.5
- 申請時間2016年03月16日
- 申請公布號CN105915045A
- 申請公布時間2016年08月31日
- 分類號H02M1/42(2007.01)I;H02M7/217(2006.01)I;
