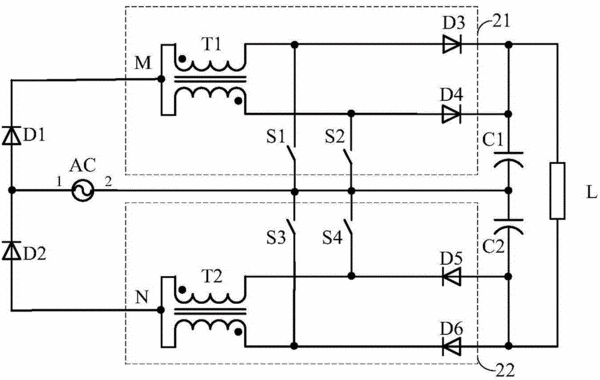

摘要：本發明實施例提供了一種多態功率因數校正電路和電力變換設備，用以解決現有的交錯并聯功率因數校正電路電流采樣電路個數多和電流控制器結構復雜的問題。交錯并聯結構需要采樣2n(n≥2)個電流信號進行電流控制，而多態功率因數校正結構中只需要采樣兩個電流信號，減少了采樣電路的個數，降低了電流采樣電路成本。該電路通過變壓器實現同一多態開關電路中各個橋臂上的電流的自動均衡，不需要單獨控制每個橋臂的電流和專門的均流控制器，電流控制器結構較交錯并聯結構簡單。本方案是同時提高系統功率密度和效率的有效方法。
- 專利類型發明專利
- 申請人艾默生網絡能源有限公司;
- 發明人武志賢;
- 地址518055 廣東省深圳市南山區學苑大道1001號南山智園B2棟
- 申請號CN201410307423.8
- 申請時間2014年06月30日
- 申請公布號CN105322776A
- 申請公布時間2016年02月10日
- 分類號H02M1/42(2007.01)I;
