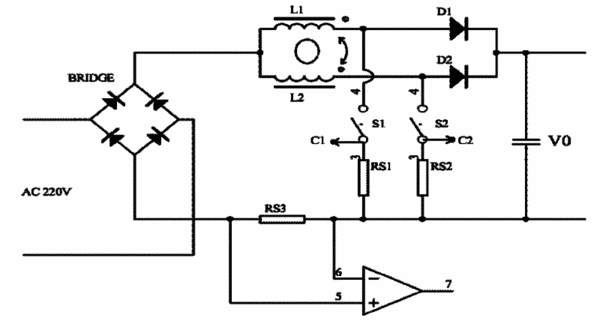

摘要：本實用新型所述變頻空調器交錯式有源PFC電路，提出一種新型全波有源PFC方案，以兩個相互并聯的小功率因數校正支路分別工作于交流電的正半波、負半波周期，實現在高開關頻率工作狀態下有效地減小電抗器體積和噪聲，同時降低直流電解電容的容量。交錯式有源PFC電路具有在交流電源兩端并聯有橋型整流器和一組2路功率因數支路。2路功率因數支路的電流輸入端與輸出端相互疊加，2路功率因數支路的相位差為180°。在原本放置單個較大功率因數校正電路處改為設置2個并聯的、輸入端與輸出端疊加的功率減半的小功率因數支路，從而可降低由兩個電感電流引起的輸入電流紋波及輸出電流紋波。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人張明磊;王宗良;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201020665794.0
- 申請時間2010年12月17日
- 申請公布號CN201947169U
- 申請公布時間2011年08月24日
- 分類號H02M1/42(2007.01)I;H02M1/14(2006.01)I;
