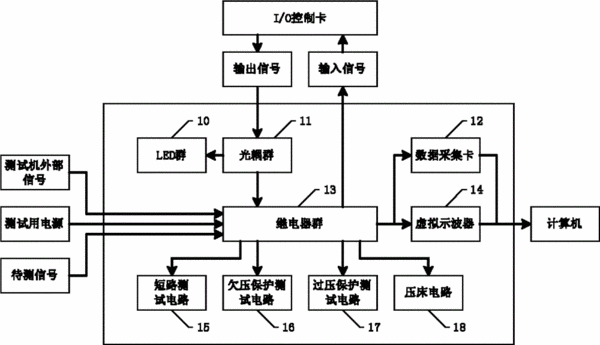

摘要：本實用新型公開了一種測試機控制箱；其包括光耦群、繼電器群、測試電路、用于處理并將測試數據傳輸到外部計算機的數據處理裝置，光耦群的控制端與外部計算機的I/O控制卡的輸出端連接，光耦群的輸出端與繼電器群的控制端連接，繼電器群的反饋信號端與外部計算機的I/O控制卡的輸入端連接，繼電器群的測試端與測試電路連接，繼電器群的信號輸出端與數據處理裝置連接；本實用新型通過光耦群和繼電器群組合進行信號的切換，各電路模塊與外部信號相互隔離，實現自身通道的復用，電路結構簡單。
- 專利類型實用新型
- 申請人全天自動化能源科技（東莞）有限公司;
- 發明人曾傲;
- 地址523000 廣東省東莞市南城區高盛科技園高盛科技大廈109號
- 申請號CN201220460061.2
- 申請時間2012年09月11日
- 申請公布號CN202815174U
- 申請公布時間2013年03月20日
- 分類號G01R31/28(2006.01)I;G05B19/04(2006.01)I;
