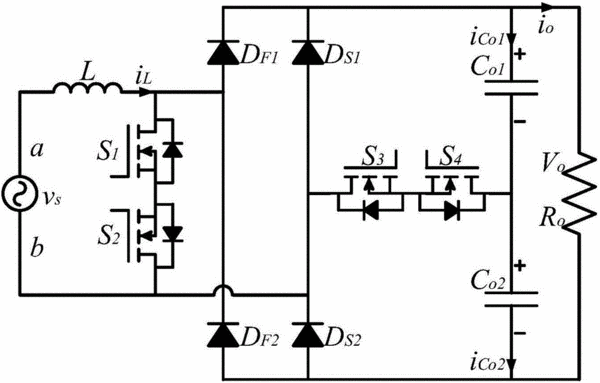

摘要：本發明公開了一種變模態無橋PFC電路。包括電感、第一和第二雙向開關以及第一、第二和第三半橋結構，三個半橋結構并聯連接作為輸出端，第一雙向開關連接在第一和第二半橋結構之間，第二雙向開關連接在第二和第三半橋結構之間，第一雙向開關兩端串聯連接電感后作為輸入端；根據輸入電壓大小靈活地選擇工作模態，三電平模式下降低開關頻率，以降低開關損耗，可以提高電路效率。本發明解決了相關技術中低輸入電壓時，電路效率低下的問題，實現了全范圍內的高效率、低共模噪聲，提高了電路的整體性能。
- 專利類型發明專利
- 申請人浙江大學;光寶通信（廣州）有限公司南京分公司;
- 發明人黃龍;呂征宇;姚文熙;葉志紅;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201610329254.7
- 申請時間2016年05月18日
- 申請公布號CN106026630A
- 申請公布時間2016年10月12日
- 分類號H02M1/42(2007.01)I;
