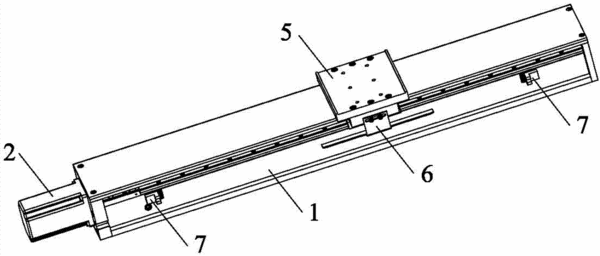

摘要：本實用新型涉及線性模組技術領域，尤其涉及一種結構改良的線性模組，它包括蓋板、伺服電機、滾珠絲桿、線性滑軌和滑座，所述伺服電機設置于所述蓋板的后端的外側面，所述伺服電機連接所述滾珠絲桿，所述滑座與所述滾珠絲桿螺接，所述線性滑軌設置于所述蓋板，所述滑座與所述線性滑軌滑動連接，所述線性模組還包括限位裝置，所述限位裝置包括感應件和兩個感應開關，所述感應件與所述滑座固定連接，所述兩個感應開關分別設置于所述蓋板的兩端，所述兩個感應開關均與所述伺服電機電連接。本實用新型通過限位裝置可調節滑座的行程，可避免滑座超越行程的極限位置使自動化設備內發生碰撞，大大降低了自動化設備的運作故障，運行穩定。
- 專利類型實用新型
- 申請人全天自動化能源科技（東莞）有限公司;
- 發明人胡小敢;
- 地址523000 廣東省東莞市南城區周溪隆溪路5號高盛科技園二期之高盛科技大廈第1層02、06-12室
- 申請號CN201220562690.6
- 申請時間2012年10月30日
- 申請公布號CN202912303U
- 申請公布時間2013年05月01日
- 分類號B65G35/00(2006.01)I;
