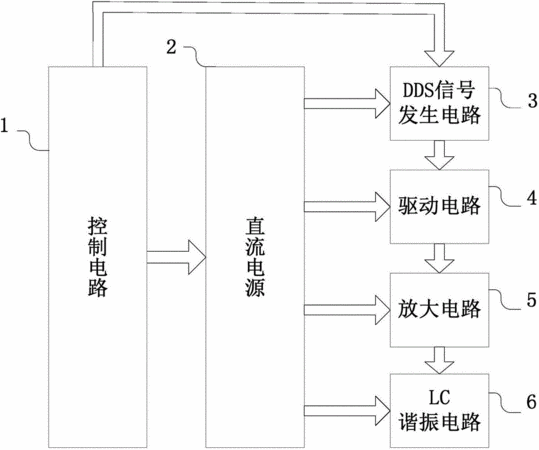

摘要：一種基于DDS的碰撞反應池射頻電源，屬于測試分析儀器射頻電源領域。包括控制電路、直流電源、DDS信號發生電路、驅動電路、放大電路、LC諧振電路。所述基于DDS的碰撞反應池射頻電源，由控制電路控制DDS信號發生電路產生特定頻率的信號，該信號經驅動電路和放大電路后，通過線圈耦合至LC諧振電路，LC諧振電路的電路參數由DDS信號的頻率和最終輸出信號的幅值確定。最終輸出兩路幅值相等、相位相差180度的射頻信號，其頻率可從幾百kHz到幾MHz，頻率分辨率可達1Hz，幅值可從零到上千伏特。該射頻電源適用于質譜儀的多極桿碰撞反應池或者其它基于多極桿的離子整形裝置。
- 專利類型發明專利
- 申請人鋼研納克檢測技術有限公司;
- 發明人李明;袁文東;李凱;唐興斌;趙迎;
- 地址100081 北京市海淀區高粱橋斜街13號
- 申請號CN201610603012.2
- 申請時間2016年07月27日
- 申請公布號CN106169881A
- 申請公布時間2016年11月30日
- 分類號H02M7/48(2007.01)I;H01J49/02(2006.01)I;
