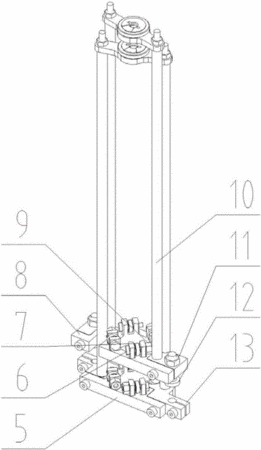

摘要:本實用新型屬于金屬材料高溫持久蠕變試驗領域,特別涉及一種高溫蠕變引伸裝置,包括試樣夾具、滑動部件和引導桿(10),其中,試樣夾具通過多個圓柱形引導桿(10)與滑動部件連接,滑動部件配有導向用軸承(7);試樣夾具包括鉗口和卡環(4);鉗口包括主鉗口(1)和可拆洗的扇形副鉗口(2),卡環(4)壓緊并環套在組配好的主鉗口(1)和扇形副鉗口(2)外部;滑動部件,包括上主滑塊(11)和上副滑塊(8)、下主滑塊(13)和下副滑塊(5)、軸承軸(6)及軸承(7);使得滑動部件可沿著中間的拉桿上下滑動。本實用新型的高溫蠕變引伸裝置,操作簡單,便于安裝,雙側變形增加量均一,精度較高。
- 專利類型實用新型
- 申請人鋼研納克檢測技術有限公司;
- 發明人祝鐵柱;陳吉文;王貴勇;吳倩影;楊雷崗;類成華;王蓬;楊植崗;
- 地址100081 北京市海淀區學院南路76號
- 申請號CN201520663749.4
- 申請時間2015年08月28日
- 申請公布號CN204988902U
- 申請公布時間2016年01月20日
- 分類號G01N3/18(2006.01)I;G01N3/02(2006.01)I;G01B21/32(2006.01)I;
