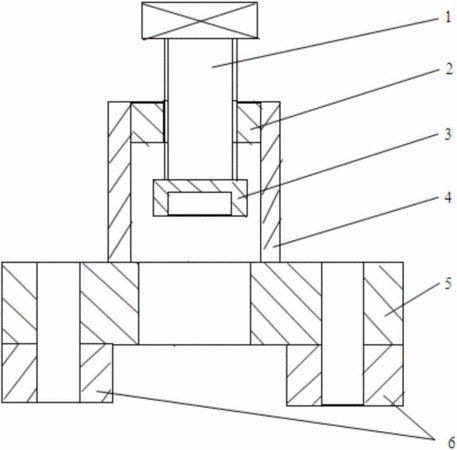

摘要：本發明公開了一種噴油器凸出高度檢測的輔助裝置。該輔助裝置包括：工裝壓板，其中央開設有噴油器穿孔，該噴油器穿孔的兩側分別開設有第一螺栓穿孔；平衡塊，其成對設置在所述第一螺栓穿孔的下方，并分別開設有與所述第一螺栓穿孔對應的第二螺栓穿孔；支撐筒，其底端固定在所述工裝壓板的頂面，該支撐筒的管腔與所述噴油器穿孔對準；螺套，通過其外周固定在所述支撐筒的頂端內周，該螺套具有軸向內螺紋孔；工裝螺栓，其螺柱下端與所述軸向內螺紋孔螺接；以及工裝套筒，其底面具有內凹的噴油器進油口頂面定位槽，該工裝套筒通過其頂面固定在所述工裝螺栓的螺柱下端。該輔助裝置大幅提高了生產效率，降低了勞動強度。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人陳尚波;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610762278.1
- 申請時間2016年08月30日
- 申請公布號CN106123733A
- 申請公布時間2016年11月16日
- 分類號G01B5/00(2006.01)I;G01B5/06(2006.01)I;
