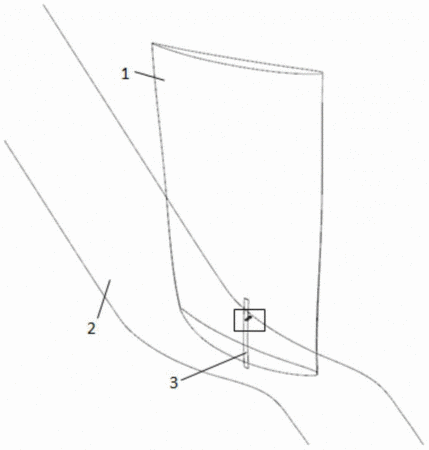

摘要：本發明公開了一種軸流壓氣機轉子擴穩的離體小葉片；包括轉子葉片、轉子葉片輪轂、離體小葉片、固定裝置，離體小葉片安裝在轉子葉柵通道內每兩個轉子葉片之間，離體小葉片對轉子通道的流體進行流動控制；離體小葉片的軸向位置位于轉子葉片通道前緣20％的轉子葉根軸向弦長處，周向位置距轉子葉片吸力面4.6％的轉子葉根周向弦長，離體小葉片葉根與轉子葉片輪轂連接，離體小葉片葉頂處通過連接件與轉子葉片吸力面連接，以固定離體小葉片；氣流流過離體小葉片后產生的復雜誘導渦結構會干擾主葉片吸力面邊界層流動的層流底層，湍動能的增強使得邊界層層流流動提前變為湍流，從而抑制或延緩層流邊界層分離，提高了壓氣機的穩定工作裕度。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人吳艷輝;劉軍;張皓光;安光耀;陳智洋;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201610020490.0
- 申請時間2016年01月13日
- 申請公布號CN105673562A
- 申請公布時間2016年06月15日
- 分類號F04D29/38(2006.01)I;
