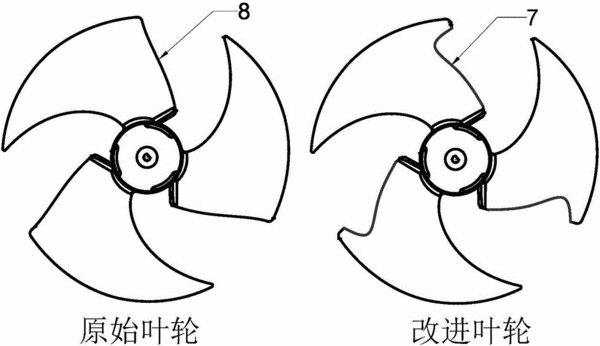

摘要：本發明公開了一種改型的開式軸流風扇葉及其改型方法，其中改型的開式軸流風扇葉用于繞扇葉旋轉軸旋轉，該改型開式軸流風扇葉的葉輪尾緣在垂直于扇葉旋轉軸的平面上的投影曲線包括非均勻有理B樣條曲線(7)；優選的非均勻有理B樣條曲線(7)包括至少六個控制點。本發明通過對開式軸流風扇葉中關鍵的葉輪尾緣的結構及其設置方式(包括各個控制點的選取，如控制點對應的半徑、角度等)進行改進，與現有技術相比能夠有效解決低壓軸流風扇效率低、功耗大、耗材多的問題，并且改型后的葉輪氣動性能變化極小，但葉輪功率卻有較大的降低，產業應用效果好，尤其適用于各種空調外機系統中的軸流風扇葉。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人王軍;梁鐘;俞亞冕;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610392290.8
- 申請時間2016年06月03日
- 申請公布號CN105927586A
- 申請公布時間2016年09月07日
- 分類號F04D29/38(2006.01)I;G06F17/50(2006.01)I;
