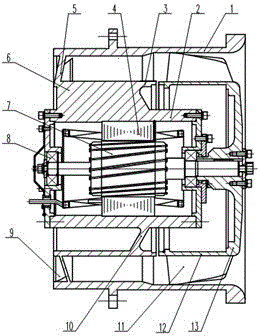

摘要：本實用新型涉及一種大風量高風速軸流風機，機座由內環、中環、機座葉片、殼體、加強筋組成，并鑄造成一體。內環和中環之間由加強筋連接，中環與殼體之間由機座葉片連接，機座由殼體、內環、中環形成三層空腔。定子裝配到機座內環上，轉子主軸安裝在軸承上，葉輪由葉輪體以及與葉輪體連接的葉輪葉片構成。葉輪安裝在轉子軸上，葉輪葉片設計成旋翼形狀，氣體受到葉輪上葉片的推擠而使氣體的能量升高，使風形成大風量，高風速。機座葉片設計成軸瓦形狀，位于機座底部出風口的位置，將軸向流動的風再次增壓，使風形成螺旋形狀，進一步形成風壓高、風量大、風速快。本實用新型具有大風量、高風速、體積小、重量輕、噪音小、安裝拆卸方便、結構簡單等特點。
- 專利類型實用新型
- 申請人哈爾濱泰富電氣有限公司;
- 發明人宋文芳;李逸成;梅興旺;劉瑛鑫;
- 地址150060 黑龍江省哈爾濱市開發區哈平路集中區哈平西路9號技術中心
- 申請號CN201220535540.6
- 申請時間2012年10月19日
- 申請公布號CN202900771U
- 申請公布時間2013年04月24日
- 分類號F04D29/38(2006.01)I;F04D29/52(2006.01)I;
