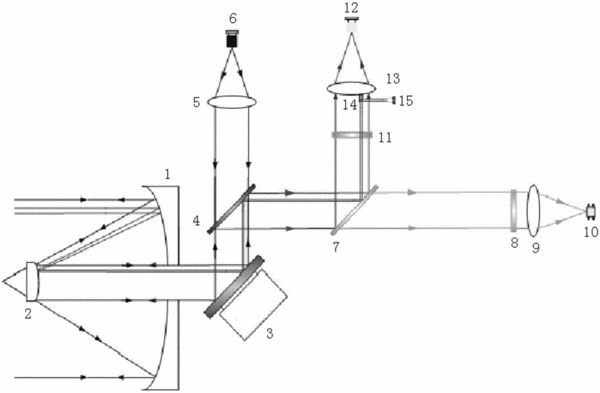

摘要：本發明屬于光學工程技術領域，具體涉及一種高能激光、探測成像光及遠距離測距激光共光路結構，目的是提供一種能夠有效減小兼顧高能激光、探測成像光及遠距離測距激光共光路的體積和重量的光路。它包括卡塞格林主鏡(1)、卡塞格林副鏡(2)、快速反射鏡(3)、分光片、整形鏡組、高功率激光(6)、窄帶濾光片(8)、探測CCD(10)、濾光片(11)、激光測距模塊(12)、激光發射斜劈(14)和激光器(15)。本發明采用共光路結構形式，通過合理設計光學鏡片參數，使高能激光、探測成像光及遠距離測距激光共用一個光學天線，此光學天線采用收、發一體化設計，能夠大大減小系統體積和重量。
- 專利類型發明專利
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人宋金城;劉柯;孫增玉;郭磊;高越;繆寅宵;常虹;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201410618165.5
- 申請時間2014年11月05日
- 申請公布號CN105629481A
- 申請公布時間2016年06月01日
- 分類號G02B27/09(2006.01)I;G02B27/10(2006.01)I;G02B27/00(2006.01)I;G01S7/481(2006.01)I;
