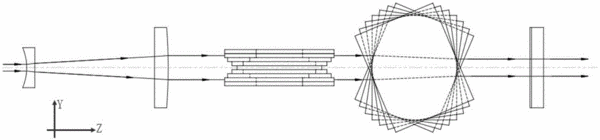

摘要：本發明涉及一種高斯光束整形系統，將具有高斯狀分布的圓光斑整形成均勻分布的線條形光斑，用于激光掃描加工，提高加工效率和提高表面溫度均勻性。本系統由擴束系統、空間切割重排系統和聚焦系統組成。擴束采用具有一定焦距比的負柱面鏡和正柱面鏡，實現在其中一個方向的擴束。光束空間切割采用一組具有一定旋轉角度的平行平板玻璃，切割產生多分子光束并產生一定的偏移。經另外一組具有一定旋轉角度的平行平板玻璃重排，將重排后的光斑經柱面鏡聚焦，實現均勻分布的線條形光斑。在實際應用中，可通過調節擴束倍率、平行平板玻璃的厚度和聚焦柱面鏡的焦距，在目標面上實現具有不同長度的均勻線條型光斑。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人王海林;林華鑫;朱曉;朱廣志;齊麗君;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510962056.X
- 申請時間2015年12月18日
- 申請公布號CN105425400A
- 申請公布時間2016年03月23日
- 分類號G02B27/09(2006.01)I;B23K26/06(2014.01)I;
