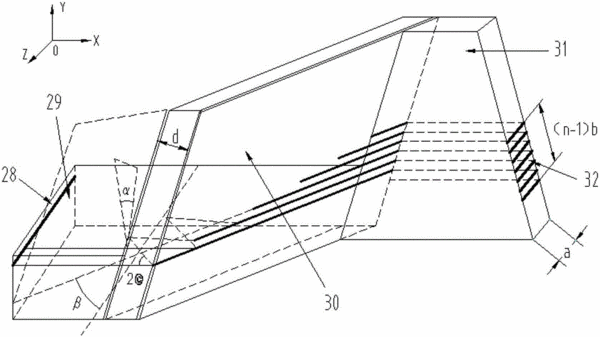

摘要：本實用新型公開了一種線性光束的全反射法整形器，所述的整形器包括在線性光束傳播方向上依次設置的三個透明介質和整形后的光束，其特征是三個介質的折射率相同。每二個介質之間相互無縫隙拼接，第一透明介質與第二透明介質的平行面具有一定傾角，第二介質的平行面與Z軸成夾角，第一透明介質與第三透明介質的平行面相互垂直，第一透明介質的通光入射面和第三透明介質的出射面相互平行，且線性光束的傳播方向與該兩通光面垂直。經整形的光束變成設定形狀的光束。使用本實用新型可以大大減少光能損失，整形效率高，進一步改善二極管激光器的聚焦性能等優點。本實用新型可廣泛地用于軍事、科研、院校及工礦企業等領域。
- 專利類型實用新型
- 申請人武漢凌云光電科技有限責任公司;
- 發明人王鋒;
- 地址430205 湖北省武漢市東湖開發區高新三路6號
- 申請號CN201220235113.6
- 申請時間2012年05月23日
- 申請公布號CN202904125U
- 申請公布時間2013年04月24日
- 分類號G02B27/09(2006.01)I;
