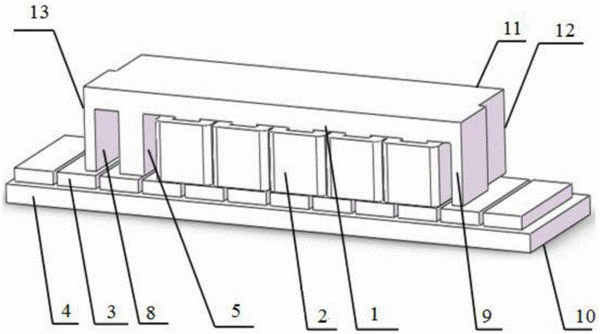

摘要：本發明公開了一種永磁同步直線電機的直線運動機構，包括次級和初級，次級包括次級軛板和永磁體，初級包括初級鐵芯和初級繞組，所述初級鐵芯上貫通設置有多個電樞中間齒槽，初級鐵芯與所述次級軛板之間存在氣隙，初級鐵芯包括第一部分和第二部分，第一部分左右方向的長度L1小于所述第二部分左右方向的長度L2,從而使所述初級鐵芯的形狀從俯視圖上看呈“凸”字形，其中，L2-L1＝τ，并且τ為所述次級的極距。本發明提供一種永磁同步直線電機不等邊槽寬的低磁阻力波動設計方法，在不削弱其他性能的前提下可以削弱運行過程中的推力波動和法向力波動，同時可以降低電樞磁路中的飽和程度，提升推力，提高定位精度。
- 專利類型發明專利
- 申請人武漢華中數控股份有限公司;
- 發明人郭文文;王坤;張素潔;宋寶;曲榮海;湯歡;楊國威;杜成飛;陳彪;
- 地址430223 湖北省武漢市東湖開發區華工科技園
- 申請號CN201510820823.3
- 申請時間2015年11月24日
- 申請公布號CN105356719A
- 申請公布時間2016年02月24日
- 分類號H02K41/03(2006.01)I;
