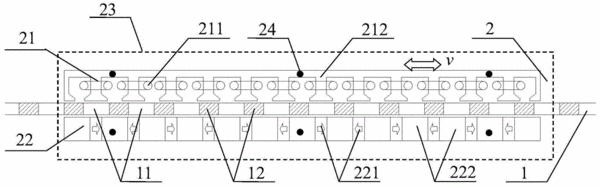

摘要:本發明公開了一種不對稱雙邊型永磁直線同步電機,包括長定子和短動子;短動子包括設于移動平臺上且分別位于長定子兩側的電樞和磁極,磁極為凸極式結構或隱極式結構,電樞包括電樞鐵芯以及套設于電樞齒上的電樞繞組;磁極由磁極鐵芯和永磁體組成,長定子由多個調磁鐵塊呈直線排列組成;所述的電樞齒數與調磁鐵塊的個數相差1~2個。本發明電機把電樞與磁極分別作為短動子的一側,既實現了磁通切換式結構的優點,也有效避免了磁極散熱困難,磁路與電路相互競爭的缺點;不僅大大減小了永磁體的用量,提高了磁場調節能力,還降低了系統成本。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人盧琴芬;諸自強;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201410458966.X
- 申請時間2014年09月11日
- 申請公布號CN104242596B
- 申請公布時間2016年08月17日
- 分類號H02K41/03(2006.01)I;
