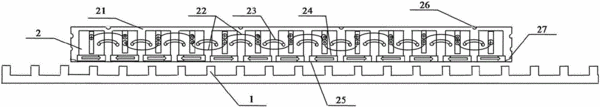

摘要：本發明公開了一種變磁通直線同步電動機，包括長定子和短動子；短動子包括電樞和勵磁部分，勵磁部分包括永磁體與直流勵磁繞組，永磁體插入電樞槽口處，充磁方向平行于運動方向，相鄰磁極充磁方向相反，直流勵磁繞組分成上下兩層，依次纏繞于電樞繞組的上端或下端，整個短動子表面采用不銹鋼覆蓋，電樞兩側端部齒鐵芯采用不規則結構；電樞為沖片整體式齒槽結構包括電樞鐵芯以及套設于電樞齒上的電樞繞組，相鄰的電樞繞組由直流勵磁繞組隔開。本發明電機把電樞與磁極集中到短動子上，既實現了磁通切換式結構的優點，也有效避免了其采用分立部件導致的加工困難；不僅大大減小了磁極(電樞)的長度，提高了磁場調節能力，還降低了系統成本。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人盧琴芬;諸自強;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201610221101.0
- 申請時間2016年04月08日
- 申請公布號CN105871171A
- 申請公布時間2016年08月17日
- 分類號H02K41/03(2006.01)I;
