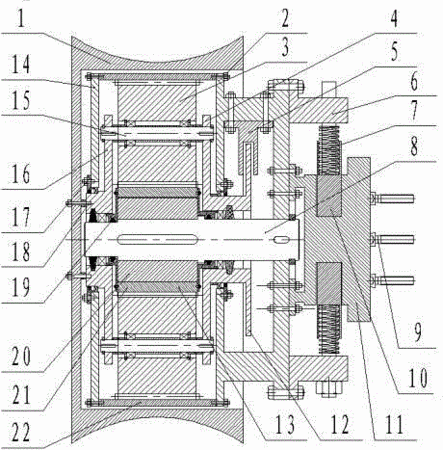

摘要:本實用新型公開了一種外轉子開關磁阻輪轂電機,它包括由直線電機組成的外轉子開關磁阻輪轂電機輪內主動減振系統和設置于輪轂內的外轉子開關磁阻電機總成及行星齒輪減速器機構。其特征在于:外轉子開關磁阻電機定子,固定于輪轂電機軸上。外轉子開關磁阻電機轉子外部套裝齒輪,在行星齒輪減速機構中作為太陽輪,與行星輪外嚙合。左行星架連接輪轂作為動力輸出。主動減振裝置安裝支架內部安裝直線電機,實現了輪轂電機實時、主動減振,減小了輪轂電機非簧載質量、轉矩脈動和電機氣隙不均勻。本實用新型把驅動電機、減速器、制動器和減振裝置全部集成在輪轂電機內部,具有結構緊湊、傳動效率高和轉矩大的優點。
- 專利類型實用新型
- 申請人西華大學;
- 發明人張建偉;向中凡;蔣亞風;陳濤;吳興江;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201520498805.3
- 申請時間2015年07月13日
- 申請公布號CN204794643U
- 申請公布時間2015年11月18日
- 分類號H02K41/03(2006.01)I;H02K7/116(2006.01)I;
