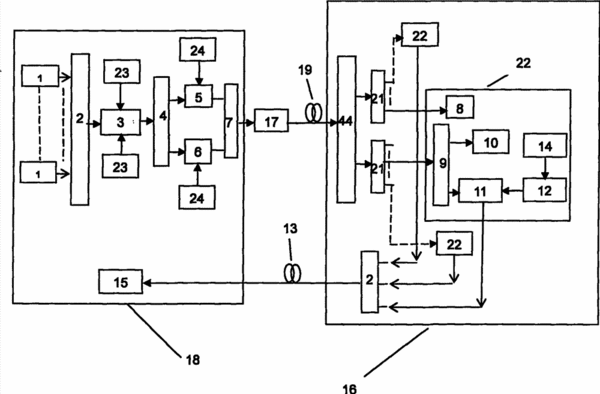

摘要：本發明公開了一種屬于無源光網絡波分復用系統(WDM-PON)、光網絡通信系統技術領域中的同時產生DPSK和OOK信號且光源集中的波分復用無源光網絡系統。在無源光網絡下行鏈路中心站，光線路終端(OLT)由N路分布反饋式激光器(DFB)光源組成，N路光源經過波分復用器后再經過一個雙臂強度調制器(DAM)，實現載波抑制分離(OCSS)調制，形成2N階光信號；信號再經過光交錯復用器(IL)，分離的光信號分別進行通斷鍵控(OOK)調制和差分相移鍵控(DPSK)調制；兩路調制信號經耦合后由光纖傳送至無源光網絡的遠程節點。在遠程節點中經長距離光纖線路傳輸的下行鏈路信號經過另一個光交錯復用器(IL)實現分離，將強度調制信號和相位調制信號分開；通過兩個光解復用器(DeMux)，將強度調制信號和相位調制信號路由至相應的無源光網絡單元(ONU)；無源光網絡單元(ONU)中，3R光接收單元將直接檢測解調通斷鍵控(OOK)調制信號；差分相移鍵控(DPSK)調制信號將通過光分支器分為兩路進行處理：一路經MZ波導延時干涉儀直接解調出強度信號，另一路經反射式半導體光放大器(RSOA)解調用于波長再利用。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人余建軍;陳林;
- 地址410082 湖南省長沙市岳麓區麓山南路18號
- 申請號CN200710034957.8
- 申請時間2007年05月21日
- 申請公布號CN101056155B
- 申請公布時間2012年12月12日
- 分類號H04J14/02(2006.01)I;H04L27/20(2006.01)I;H04B10/155(2006.01)I;H04Q11/00(2006.01)I;
