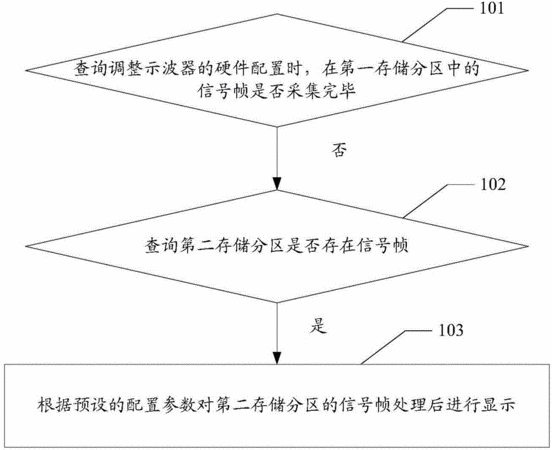

摘要:本申請提供的示波器信號顯示處理方法及裝置,用于查詢調整示波器硬件配置時,在第一存儲分區中的信號幀是否采集完畢,若否,則查詢出第二存儲分區的信號幀,根據預設的配置參數對第二存儲分區的信號幀處理后進行顯示。從而可以在改變配置時將預先存儲的波形信號用新的配置參數處理后進行顯示,解決示了示波器在改變時基時,正常觸發模式下只觸發一幀的問題,減少信號波形消失的現象發生,且不會影響現有的示波器處理流程,改善了用戶體驗。
- 專利類型發明專利
- 申請人深圳市鼎陽科技有限公司;
- 發明人鄭文明;
- 地址518000 廣東省深圳市寶安區68區留仙三路安通達工業園4棟三樓
- 申請號CN201510263993.6
- 申請時間2015年05月21日
- 申請公布號CN104914283A
- 申請公布時間2015年09月16日
- 分類號G01R13/00(2006.01)I;
