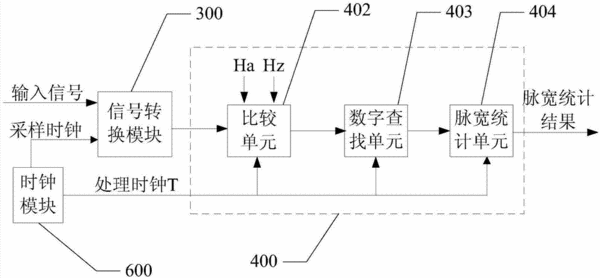

摘要：本申請公開了一種示波器觸發脈寬檢測方法、裝置及一種示波器。通過將采樣信號轉換成并行的數字信號，而后由數字比較器對數字信號進行比較得到高低電平的比較結果，采用數字查找表的方式查找高低電平，最后利用脈沖統計單元對數字查找表的內容進行統計得到脈寬值。本申請還公開了一種示波器觸發脈寬檢測裝置，包括依次信號連接的信號轉換模塊、比較單元、數字查找單元和脈寬統計單元。信號轉換模塊將輸入信號轉換成并行數字信號，而后通過比較單元輸出比較結果，由數字查找單元對比較結果進行查找形成數字查找表，最后由脈寬統計單元統計得到最終的脈寬值。同時還公開了一種采用該裝置的示波器。
- 專利類型發明專利
- 申請人深圳市鼎陽科技有限公司;
- 發明人李振軍;
- 地址518000 廣東省深圳市寶安區68區留仙三路安通達工業園4棟三樓
- 申請號CN201310739595.8
- 申請時間2013年12月27日
- 申請公布號CN104749407A
- 申請公布時間2015年07月01日
- 分類號G01R13/02(2006.01)I;
