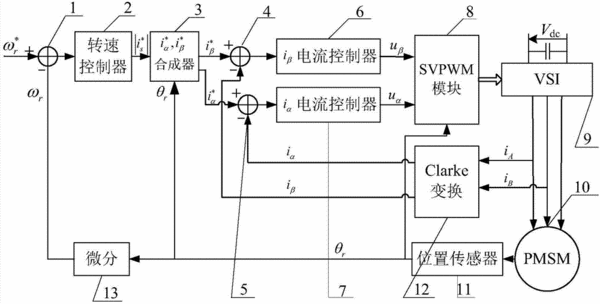

摘要：本發明提供了一種兩相靜止坐標系下永磁同步電機解耦矢量控制裝置及方法，轉速比較器將轉速給定值與轉速反饋值作差處理后，經轉速控制器產生電流矢量幅值指令，結合轉子位置角和永磁同步電機控制策略產生α軸和β軸指令電流，兩個電流控制器分別對α軸和β軸指令電流構成閉環控制，產生α軸和β軸電壓控制量，經由SVPWM模塊和控制電壓源逆變器控制永磁同步電機；Clark變換模塊將永磁同步電機的A、B兩相電流變換為α軸和β軸電流分量；位置傳感器實時檢測永磁同步電機轉子位置，為![]()
合成器和SVPWM模塊提供轉子位置信息，同時經過位置微分模塊，得到電機的轉速反饋值。本發明可大大降低對控制器的性能需求，從而進一步降低變頻器成本。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人李兵強;邢化玲;林輝;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510281847.6
- 申請時間2015年05月28日
- 申請公布號CN104852658A
- 申請公布時間2015年08月19日
- 分類號H02P21/00(2006.01)I;
