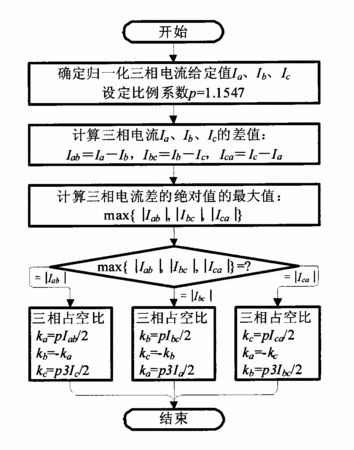

摘要：一種用于三相交流電動機PWM(脈沖寬度調制)控制的通用脈寬占空比確定方法，包括步驟：確定三相交流電動機的歸一化三相電流給定值Ia、Ib、Ic；根據歸一化三相電流給定值Ia、Ib、Ic計算每兩相電流差Iab、Ibc、Ica；計算每兩相電流差的絕對值的最大值max{|Iab|，|Ibc|，|Ica|}；根據max{|Iab|，|Ibc|，|Ica|}的三種情況通過四則運算確定三相脈沖占空比ka、kb、kc。該方法與常規六扇區矢量分解方法確定三相脈沖占空比比較，結果相同，但由于過程簡單且避免了復雜的扇區判斷和三角函數運算，其實現代碼量少，占用硬件資源少，計算效率高，且可以實現包括SPWM(正弦脈寬調制)和SVPWM(空間矢量脈寬調制)控制方式的多種PWM控制方式，特別適用于三相交流電動機的高精度SVPWM控制。
- 專利類型發明專利
- 申請人北京慧摩森電子系統技術有限公司;
- 發明人高大智;牛懷新;歐鐘;齊曉龍;付耀斌;
- 地址100083北京市海淀區清華東路16號3號樓905
- 申請號CN200910088951.8
- 申請時間2009年07月14日
- 申請公布號CN101599738A
- 申請公布時間2009年12月09日
- 分類號H02P21/00(2006.01)I;H02P27/16(2006.01)I;
