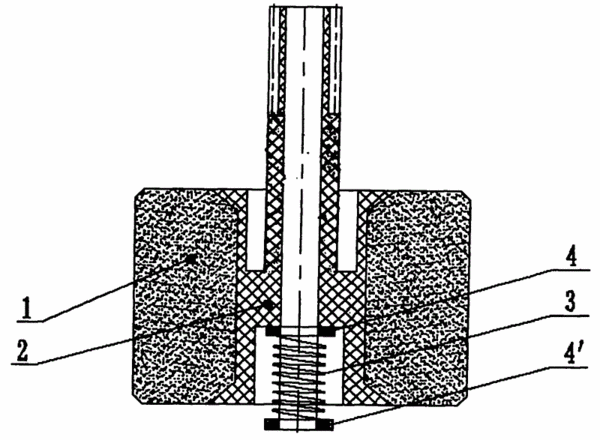

摘要：本實用新型涉及一種爪極永磁同步電機轉子。本實用新型的目的解決爪極永磁同步電機由轉子與機殼底部的摩擦引起的噪音和震動問題，通過改變轉子的結構，提供一種能顯著降低電機的噪音和震動的爪極永磁同步電機。本實用新型通過如下方案實現：一種爪極永磁同步電機轉子包括圓筒形磁體、彈簧、上部帶齒輪的塑料架和墊片。所述的圓筒形磁體，套在上部帶齒輪的塑料架上，上部帶齒輪的塑料架下方的內部留有空間，在空間中裝入一只彈簧，彈簧高出轉子的底部，在彈簧兩端各墊一個墊片，這樣使轉子底部與機殼底部由彈簧和墊片隔開，轉子運動時彈簧的彈性起到轉子自重垂直向下力的緩沖作用，可以減少轉子運動時與機殼之間的摩擦力和震動，達到顯著降低電機在轉動時發出的噪音和震動。在對噪音和震動環境要求較高的設備上得到應用。
- 專利類型實用新型
- 申請人慈溪市九菱電器有限公司;
- 發明人黃崇榮;金純駿;
- 地址315311 浙江省慈溪龍山鎮
- 申請號CN201120061611.9
- 申請時間2011年03月04日
- 申請公布號CN201947082U
- 申請公布時間2011年08月24日
- 分類號H02K1/27(2006.01)I;H02K5/24(2006.01)I;
