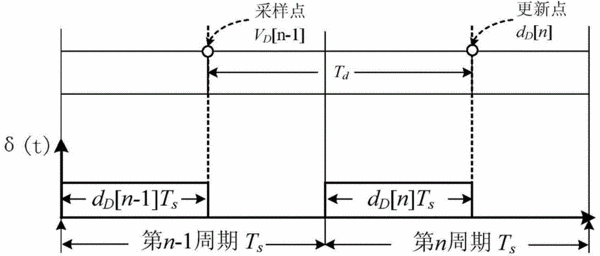

摘要：本發明公開了一種數字控制降壓型DC-DC開關變換器的鄰周期采樣電壓控制方法，用于解決現有數字控制DC-DC開關變換器的控制方法開關頻率低的技術問題。技術方案是利用前一周期內環路控制電路的空閑時間，計算和更新本周期的數字占空比，使得環路預留時間近似等于一個開關周期，且與占空比的大小無關，緩解了數字控制DC-DC開關變換器中系統響應速度與硬件電路處理速度之間的矛盾，進一步提高了開關頻率。本發明提出的數字控制降壓型DC-DC開關變換器鄰周期采樣時電壓控制律，有利于硬件電路實現和系統可重構，可應用于各種數字控制DC-DC開關變換器中，包括各種變換器拓撲結構、各種環數控制以及各種調制方式。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人陳楠;魏廷存;陳笑;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410209952.4
- 申請時間2014年05月16日
- 申請公布號CN103986327A
- 申請公布時間2014年08月13日
- 分類號H02M3/157(2006.01)I;
