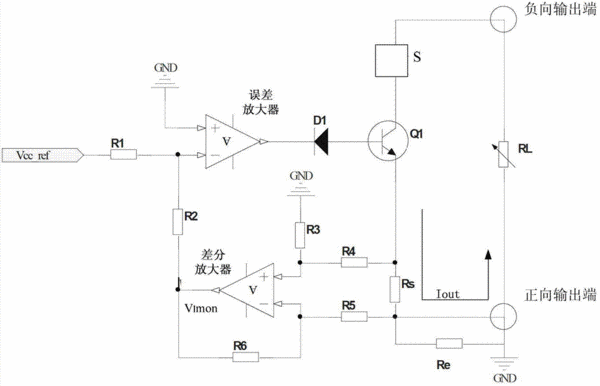

摘要：本發明提供一種線性電源，其特征在于，包括：市電端口、變壓器、整流橋、電容、三極管、二極管、誤差放大器、采樣電阻、差分放大器、第一電阻、第二電阻、第三電阻、第四電阻、第五電阻和第六電阻；還提供另一種線性電源，包括：市電端口、變壓器、整流橋、電容、三極管、二極管、誤差放大器、采樣電阻、同相放大器、第一電阻、第二電阻、第五電阻和第六電阻。本發明以采樣電阻的兩端作為采樣點獲取電壓，將獲取的電壓輸入給差分放大器或同相放大器，由于不是以采樣電阻的一端和線性電源的內部參考地作為采樣點，因此可屏蔽導線電阻和端子接觸電阻形成的誤差電阻，準確控制通過采樣電阻的電流大小，使得線性電源的輸出電流更加精確。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人李凱;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201210539690.9
- 申請時間2012年12月13日
- 申請公布號CN103872912A
- 申請公布時間2014年06月18日
- 分類號H02M3/157(2006.01)I;
