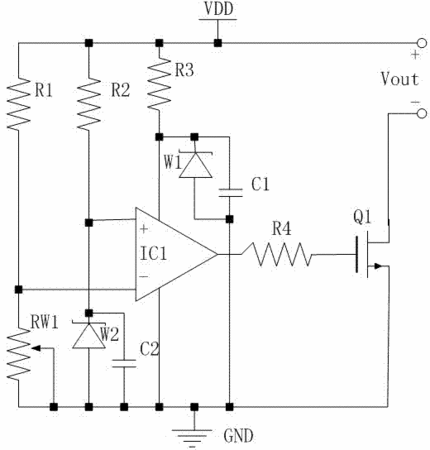

摘要：本實用新型公開了一種調壓電路。該電路差分放大器的負極輸入端通過可調電阻接地并通過第一電阻連接至電壓源，正極輸入端通過第二電阻連接至電壓源、通過第二電容接地、連接至第二穩壓管的陰極，正極電源輸入端通過第三電阻連接至電壓源、通過第一電容接地、連接至第一穩壓管的陰極，負極電源輸入端接地，輸出端通過第四電阻連接至NMOS晶體管的柵極；所述第一穩壓管的陽極、第二穩壓管的陽極和NMOS晶體管的源極均接地；所述NMOS晶體管的漏極作為該調壓電路的輸出端的負極。體積較小、功耗小、速度高、適用于集成，電路結構簡單。
- 專利類型實用新型
- 申請人鄭州單點科技軟件有限公司;
- 發明人吳勇;余力;桑園;
- 地址450016 河南省鄭州市經濟技術開發區第八大街信息產業園1228室
- 申請號CN201220508288.X
- 申請時間2012年10月01日
- 申請公布號CN202798463U
- 申請公布時間2013年03月13日
- 分類號H02M3/157(2006.01)I;
