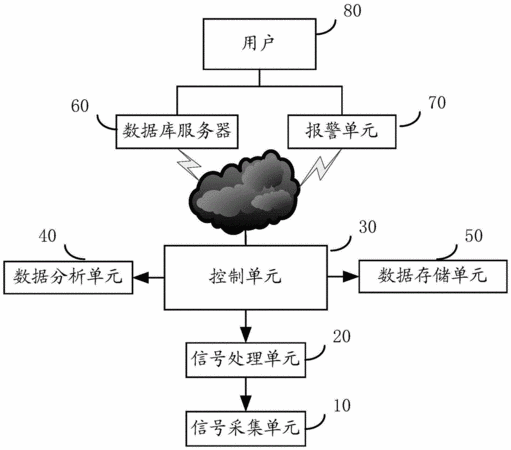

摘要：一種高鐵牽引網供電系統地磁感應電流監測裝置和方法，所述裝置安裝在牽引變壓器二次側接軌中性點處，包括信號采集單元，信號處理單元，控制單元，數據分析單元、數據存儲單元和存儲服務器，信號采集單元分兩路進行信號采集，一路包括截止頻率為1Hz的低通濾波器，帶阻濾波器和磁通門電流傳感器，另外一路包括電壓互感器和電流互感器，控制單元將信號采集結果和分析結果傳輸存儲服務器，以供分析和查詢，并能夠通過報警單元發出警報。本發明能夠很好地解決因高鐵牽引網供電系統變壓器高壓側中性點不接地而造成的監測位置安裝困難的問題，以及機車沖擊工作電流對GIC監測的影響，還具有抗干擾能力強，集成程度高、裝置成本低等特點。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人劉連光;葛小寧;王開讓;陳艷偉;宗偉;
- 地址102206 北京市昌平區回龍觀北農路2號華北電力大學
- 申請號CN201410168344.3
- 申請時間2014年04月24日
- 申請公布號CN103941071B
- 申請公布時間2016年09月14日
- 分類號G01R19/00(2006.01)I;
