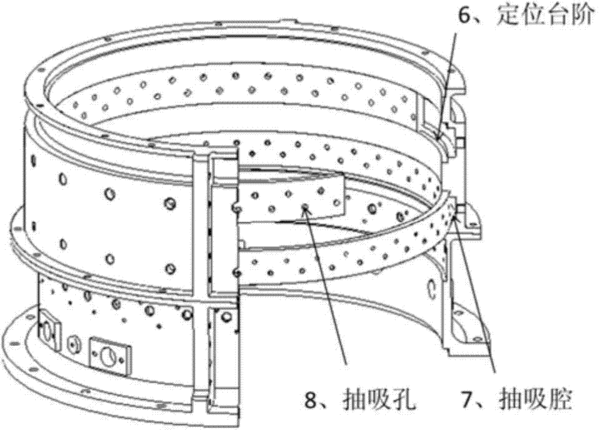

摘要：本發明公開了一種用于端壁附面層抽吸的壓氣機輪緣機匣結構，屬于葉輪機械領域。該結構主要包括若干個抽吸環5；抽吸環5上周向布有抽吸孔8；所述抽吸環5通過定位臺階6鑲嵌在輪緣機匣2上；輪緣機匣2上周向布有貫通壁面的主抽吸孔4；靠近輪緣機匣2的的低能流體通過抽吸孔8進入抽吸腔7內，再由主抽吸孔4進入外界抽吸設備中，形成完整密封的抽吸路線。輪緣機匣附面層抽吸擴穩裝置吸除了近端壁處的低能流體，抑制了高熵流體沿徑向的發展，減小了其與主流區域的摻混，降低了該處氣流的橫向二次流動，提高了壓氣機的工作效率，改善了端壁區域的流動阻塞狀況，增加了壓氣機的流通能力，擴大壓氣機的穩定工作裕度。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人劉波;史磊;那振喆;楊小東;曹志遠;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410103398.1
- 申請時間2014年03月19日
- 申請公布號CN103939395A
- 申請公布時間2014年07月23日
- 分類號F04D29/40(2006.01)I;F04D29/66(2006.01)I;
