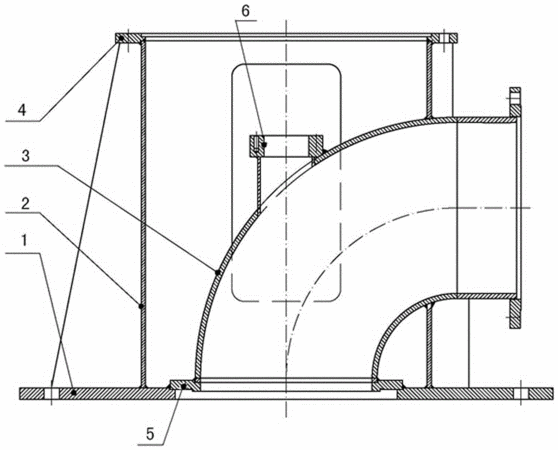

摘要：本實用新型公開了一種用于輸送腐蝕性介質的出水彎管，包括底板、圓筒體和90°彎管，所述底板上設置有輸送圓孔，底板上焊接有與所述輸送圓孔相配合的圓筒體，其特征在于90°彎管的端部通過底板連接法蘭與底板焊接，所述輸送圓孔的直徑大于90°彎管的內徑，且小于底板連接法蘭的外徑，所述90°彎管上還設置有一泵軸開口，所述90°彎管泵軸開口處設置填料安裝架，揚水管的兩端設有法蘭，所述揚水管一端法蘭設置于輸送圓孔內，所述揚水管法蘭與彎管的底板連接法蘭之間設置密封圈。本實用新型的優點在于可節約成本。
- 專利類型實用新型
- 申請人上海連成（集團）有限公司;
- 發明人李威;樂吉娜;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201521124654.1
- 申請時間2015年12月31日
- 申請公布號CN205578347U
- 申請公布時間2016年09月14日
- 分類號F04D29/40(2006.01)I;F04D29/02(2006.01)I;F16L43/00(2006.01)I;
