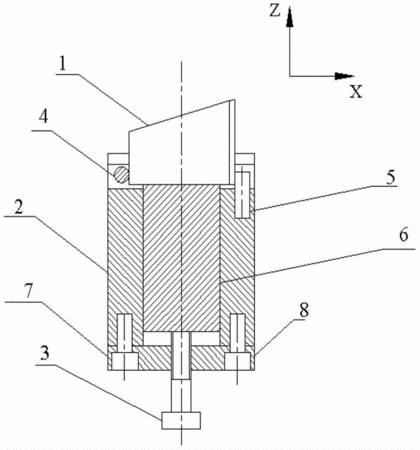

摘要：本發明公開了一種V型榫根葉片夾具及利用該夾具定位葉片的方法，用于解決現有用于葉片三坐標測量機的夾具可靠性差的技術問題。技術方案是該葉片夾具包括夾具體、緊定螺釘、緊固螺釘、定位銷軸、圓柱體、螺釘和底板。夾具體定位面采用弧面形狀，葉片榫根與夾具體定位面是線接觸，若榫根傾斜，則只需擰緊緊定螺釘，通過緊定螺釘頂緊圓柱體，圓柱體端面與榫根底面接觸，使榫根發生相對滑動，能夠實現其自動調整定位。圓柱體既是定位件也是夾緊件。葉片夾緊依靠螺釘推動圓柱體，圓柱體推動葉片榫根底面實現夾緊。圓柱體與葉片接觸面積較大，夾緊可靠。螺釘與葉片不直接接觸，保護了葉片榫根。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人藺小軍;陳悅;高源;史耀耀;任軍學;王增強;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410119840.X
- 申請時間2014年03月27日
- 申請公布號CN103921226B
- 申請公布時間2016年03月02日
- 分類號B25B11/00(2006.01)I;G01B21/00(2006.01)I;
