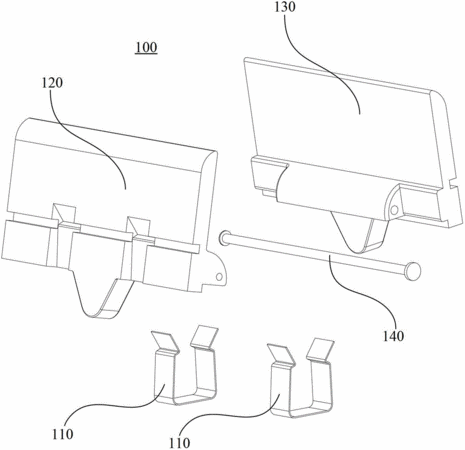

摘要：一種工裝夾具結構，包括彈片、第一夾片、第二夾片及轉軸；所述彈片的兩端彎折形成卡合部，中部為連接部，所述卡合部與所述連接部連接成“U”字形，所述卡合部包括直片及由直片頂部延伸出的折邊，所述折邊彎折成“V”字形結構；所述第一夾片一側面上設置第一安裝部，另一側面上開設V形卡槽；所述第二夾片一側面上設置第二安裝部，另一側面上開設V形卡槽；所述轉軸使所述第一夾片與所述第二夾片以所述轉軸為軸可轉動連接；其中，所述彈片上的兩折邊分別與所述第一夾片及所述第二夾片上的V形卡槽相卡合，所述彈片提供彈力，使所述第一夾片遠離所述彈片的一端與所述第二夾片遠離所述彈片的一端相抵持。上述工裝夾具結構具有不易損壞特點。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;楊強;
- 地址518100 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201210495505.0
- 申請時間2012年11月28日
- 申請公布號CN103846830B
- 申請公布時間2016年01月13日
- 分類號B25B11/00(2006.01)I;
