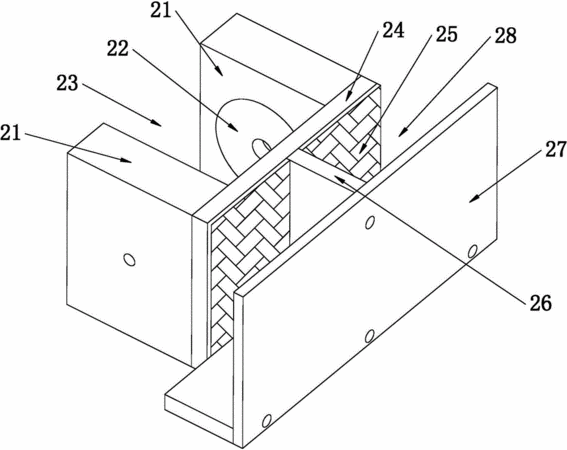

摘要：本實用新型公開了LED模組測試磁力固定夾具，包括測試框架,測試框架上套設一組四個磁力固定夾具，所述的磁力固定夾具包括：兩側鋼質定位塊，其內鑲嵌磁鋼，兩定位塊中間形成卡槽卡設在測試框架上通過磁鋼吸附在測試框架上定位，定位塊上方固定鋼質靠板，鋼質靠板上設有一層防靜電層，鋼質靠板上方設有一倒“T”型的絕緣支撐架，絕緣支撐架上方覆設一透明層板，所述的鋼質靠板、絕緣支撐架及透明層板之間形成空置空間,所述的LED模組插設在空置空間內定位并可根據LED模組的尺寸沿測試框架滑動定位，可以達到降低成本，提高效率，降低勞動強度。
- 專利類型實用新型
- 申請人廈門強力巨彩光電科技有限公司;
- 發明人黃加園;
- 地址361000 福建省廈門市翔安區火炬高新區（翔安）產業區翔安西路E6幢8065號
- 申請號CN201320169047.1
- 申請時間2013年04月07日
- 申請公布號CN203171484U
- 申請公布時間2013年09月04日
- 分類號B25B11/00(2006.01)I;H01L21/683(2006.01)I;
