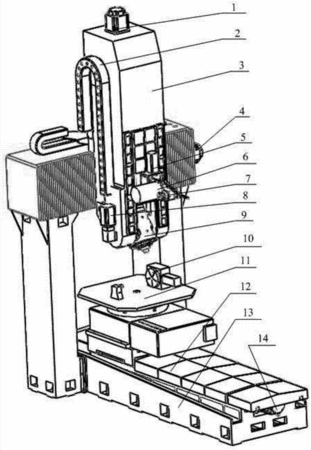

摘要：本發明公開了一種拋光機，用于解決現有五坐標自適應葉片拋光機適用范圍小的技術問題。技術方案是該拋光機整體采用龍門式結構，包括砂帶機構、柔性磨頭、直線軸、擺動軸和旋轉軸，變頻電機驅動砂帶機構上砂帶運動。C軸數控轉臺用于裝夾葉盤，通過柔性磨頭對整體葉盤進行數控拋光。U軸數控轉臺用于裝夾葉片，在使用砂帶拋光時代替A軸的擺動。通過砂帶機構對葉片型面進行拋光，通過柔性磨頭對葉片進排氣邊、阻尼臺及葉片根部進行拋光。砂帶機構和柔性磨頭兩個工作單元之間能夠相互切換。由于砂帶機構和柔性磨頭兩個工作單元能夠相互切換，不但能夠對整體葉盤進行拋光，還能夠對葉片型面、葉片進排氣邊、阻尼臺及葉片根部進行拋光，適用范圍大。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人史耀耀;李婕;段繼豪;何曉東;張軍鋒;趙濤;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410120338.0
- 申請時間2014年03月27日
- 申請公布號CN103862355A
- 申請公布時間2014年06月18日
- 分類號B24B29/02(2006.01)I;B24B19/14(2006.01)I;
