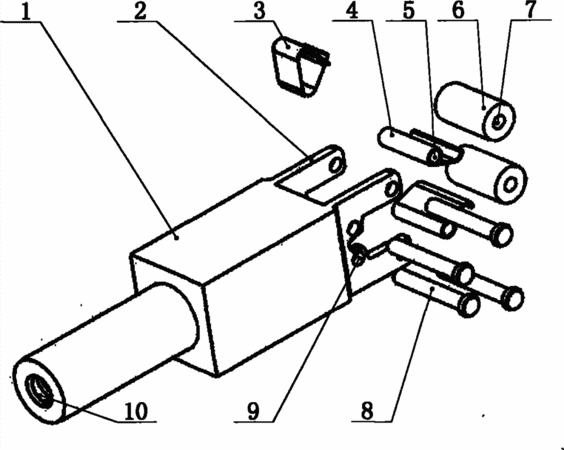

摘要：本發明公開了一種用于葉片進/排氣邊的拋光機構，該葉片進/排氣邊的拋光機構包括基體、彈性夾片、擋板、導輪、銷釘；通過基體后端螺紋孔安裝在五軸數控機床上，經過彈性夾片與擋板將砂帶夾持于葉片進排氣邊，沿葉片軸向進行對葉片進/排氣邊的余量自動均勻拋光，拋光過程中可控性高，能夠有效避免拋光過程中葉片進/排氣邊產生變形和損傷，以數控拋光工藝方法代替手工操作拋光方法，既提高了發動機葉片進/排氣邊加工的質量及表面精度、提高了葉片的氣動性能，同時也提高了工作效率，大大降低勞動強度；本發明葉片進/排氣邊的拋光機構具有結構簡單，易于裝配，拋光加工過程穩定，可重復性高。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人張軍鋒;史耀耀;段繼豪;李小彪;董婷;
- 地址710072 陜西省西安市友誼西路127號646信箱
- 申請號CN201110223099.8
- 申請時間2011年08月04日
- 申請公布號CN102259300B
- 申請公布時間2013年06月05日
- 分類號B24B29/02(2006.01)I;B24B19/14(2006.01)I;
