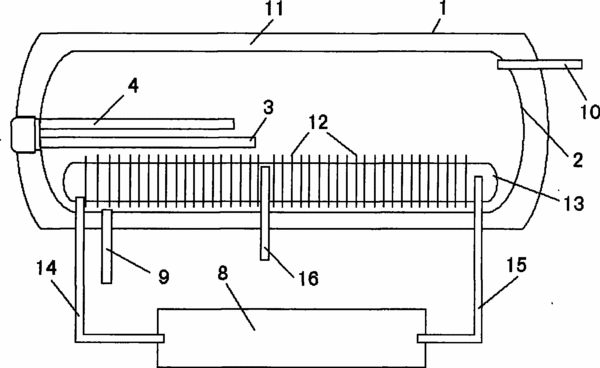

摘要：本實用新型涉及一種承壓熱水器水箱，它包括保溫箱體、水箱、電加熱棒、鎂棒、換熱器、進水管、出水管和保溫隔熱層，其特征在于：出水管設置在遠離進水管的水箱一端上部，換熱器采用帶若干散熱翅片的管式換熱器，且在水箱內靠近底部位置；管式換熱器的兩端分別通過循環進、出口管與太陽能集熱器連接，傳熱工質在管式換熱器和太陽能集熱器內循環流動形成循環換熱回路；管式換熱器中部設置一排氣管，循環進、出口管和排氣管在管式換熱器內的出口高度依次升高。本實用新型由于采用管式換熱器，且通過循環進、出口管連接太陽能集熱器，形成循環換熱回路，實現對水箱內的冷水進行加熱，還可以通過電加熱棒對水箱進行輔助加熱，提高了系統加熱效果。本實用新型可廣泛應用于分體雙回路太陽能熱水系統中。
- 專利類型實用新型
- 申請人北京市太陽能研究所有限公司;
- 發明人朱敦智;
- 地址100012 北京市朝陽區北苑路大羊坊10號
- 申請號CN201020046737.4
- 申請時間2010年01月11日
- 申請公布號CN201575632U
- 申請公布時間2010年09月08日
- 分類號F24J2/46(2006.01)I;F24D17/00(2006.01)I;
