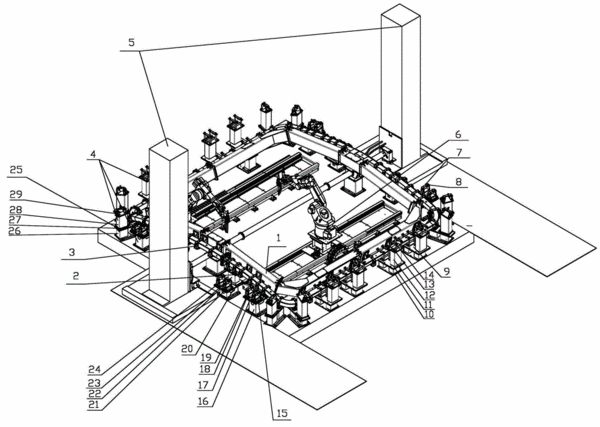

摘要:本發明屬于焊接加工領域,具體地說是一種大型工件的焊接卡具。包括框架、承重夾具、定位夾具、地面仿形夾具及翻轉機,其中承重夾具、定位夾具和地面仿形夾具均為多個,所述承重夾具和定位夾具安裝在框架的外側,待加工工件放置在承重夾具和定位夾具的夾緊區域、并被定位夾緊,所述地面仿形夾具位于框架的四周、并安裝在地基上,將待加工工件夾緊;所述翻轉機位于框架的兩側、并通過固接在框架兩側的轉軸與框架連接,所述框架通過翻轉機的驅動可移動或翻轉。本發明可以翻轉大型工件,可加工大型工件的上下兩個區域,改變了傳統加工中只能加工一個區域的結構形式,改善了性能,應用于大型設備導線防護盒的焊接或大型框體等。
- 專利類型發明專利
- 申請人沈陽新松機器人自動化股份有限公司;
- 發明人史健碩;范榮博;范衛國;王璐;
- 地址110168 遼寧省沈陽市渾南新區金輝街16號
- 申請號CN201210311486.1
- 申請時間2012年08月28日
- 申請公布號CN103624467B
- 申請公布時間2015年06月10日
- 分類號B23K37/047(2006.01)I;B23K26/70(2014.01)I;
