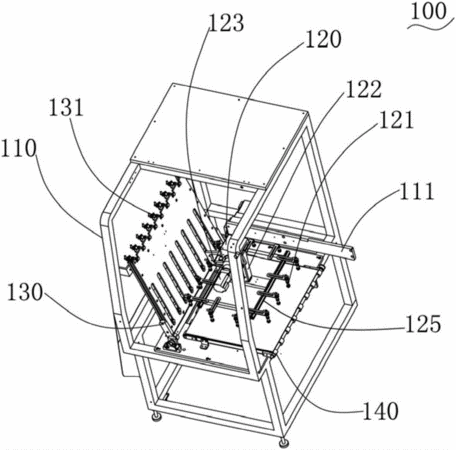

摘要：本實用新型涉及PCB板加工領域，提供一種PCB板翻板裝置，包括機架、活動的設于所述機架上的機械手臂裝置、以關節方式與所述機架活動連接的翻板裝置、用于對經過所述翻板裝置翻板并釋放的PCB板的位置進行調整的輸送裝置、對所述翻板裝置釋放在所述輸送裝置上的PCB板進行位置檢測的檢測裝置；所述機械手臂裝置和所述翻板裝置分別設有可以旋轉的第一抓取裝置和第二抓取裝置。本實施例通過設置兩次抓取配合旋轉反向釋放PCB板，實現對加工后的物料進行自動翻轉，從而大大提高生產效率，減少人工成本，也避免因人為因素而導致的一些差誤或意外，可更好地保證產品質量。本實施例還提供一種激光鉆孔設備。
- 專利類型實用新型
- 申請人大族激光科技產業集團股份有限公司;深圳市大族數控科技有限公司;
- 發明人方志鑫;吳超森;李強;翟學濤;楊朝輝;高云峰;
- 地址518000 廣東省深圳市南山區深南大道9988號
- 申請號CN201620437405.6
- 申請時間2016年05月13日
- 申請公布號CN205733618U
- 申請公布時間2016年11月30日
- 分類號B23K37/047(2006.01)I;B23K26/382(2014.01)I;
