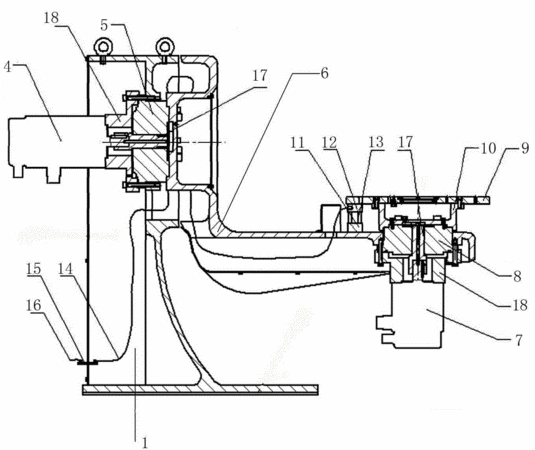

摘要：本實用新型公開了一種單邊支承變位機，包括機座、翻轉臺和工作臺，所述機座為L形，在其上端水平設有一個水平RV減速機以及一個驅動水平RV減速機轉動的水平伺服電機；所述翻轉臺為L形，其豎直面通過螺釘與水平RV減速機的輸出軸相連，在其水平面上垂直設有一個垂直RV減速機和一個驅動垂直RV減速機轉動的垂直伺服電機，所述垂直RV減速機的輸出軸通過螺釘連接有一個旋轉座，旋轉座的另一端與工作臺相連。本實用新型所述單邊支承變位機在轉動時不受自身結構的空間限制，可以實現翻轉臺正負180度轉動，更加方便對工件的作業。
- 專利類型實用新型
- 申請人濟南時代試金試驗機有限公司;時代集團公司;
- 發明人金曉龍;徐會正;
- 地址250000 山東省濟南市經濟開發區
- 申請號CN201420628716.1
- 申請時間2014年10月28日
- 申請公布號CN204160115U
- 申請公布時間2015年02月18日
- 分類號B23K37/047(2006.01)I;
